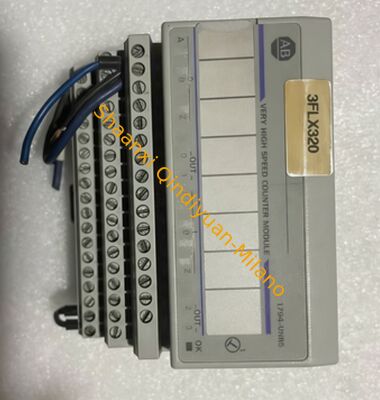

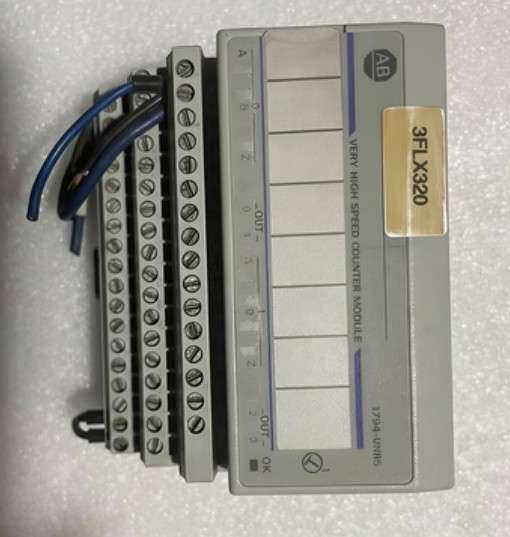

AC240-360V Programmabile PLC Allen Bradley 1794-VHSC

I. Specifiche fondamentali (parametri ufficiali)

Tabella

Parametri dettagliati dell'articolo
Modello
1794-VHSC
Canali
2 canali indipendenti di conteggio ad alta velocità
Frequenza massima di conteggio
Un singolo (TTL/5V): 1 MHz; differenziale (RS-422): 250 kHz (multiplicatore X4)
Capacità di contare
Contatore a 32 bit (0 ~ 16,777,215); supporta l'aumento/abbassamento, la quadratura, il preset/wind-back
Segnali di ingresso
TTL a 5 V / differenziale RS-422 a una sola estremità; terminazione configurabile a 5 V o a 15 24 V
Prodotti
4 uscite di sorgente isolate (2 gruppi); 5 ̊24V di corrente continua, massimo 1 A per canale
Fornitore di energia
Flexbus 5V + esterna 24V DC (input/output); può funzionare indipendentemente da Flexbus dopo la configurazione
Comunicazione
Configurazione Ethernet, compatibile con CompactLogix / ControlLogix
Fisica
Montaggio DIN DIN; dimensioni circa 76×51×102 mm; peso netto circa 0,1 kg
Ambiente: 0°C; IP20 tipo aperto; certificato UL/CSA/CE/ATEX
Ciclo di vita: maturo attivo (maturo e in produzione, riparabile)
II. Principali funzioni e modalità

• Modalità di conteggio/codificatore: supporta la quadratura di fase A/B, moltiplicazione di frequenza X1/X2/X4, utilizzata per il feedback posizione/velocità

• Misurazione periodo/velocità: uscita diretta di frequenza, velocità e impulso accumulato

• PWM Output: modulazione della larghezza di impulso programmabile, attivata da una finestra di conteggio

• Interruzione e sicurezza: interruzione innescata da una soglia di valore di conteggio; l'uscita può entrare in uno stato di sicurezza in caso di guasto della rete
III. Considerazioni relative alla selezione e all'uso

1. Compatibilità della base: deve essere utilizzata con i blocchi terminali della serie 1794-TBx/TBS; dimensione/peso varia a seconda della base.

2. Configurazione dell'input: si raccomanda un ingresso differenziale con una resistenza terminale di 120Ω; 5V e 24V a un solo estremo.con una tensione di non più di 50 V.

4. Configurazione del software: configurato tramite Studio 5000 / RSLogix 5000; firmware D e superiore supportano l'enhancement della frequenza.
