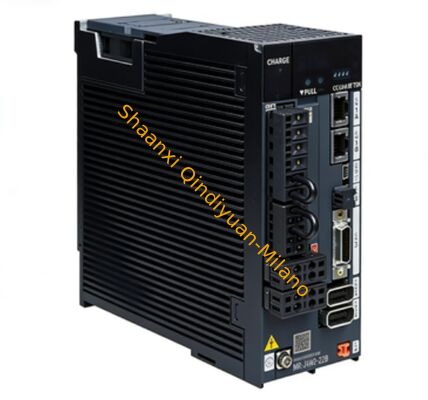

MITSUBISHI MR-J5-700A Compatibile con CC-Link IE TSN, EtherCAT, SSCNET III/H e interfaccia generale

MITSUBISHI MR-J5-700A è un amplificatore servo generico di livello 200V della serie MELSERVO-J5 di Mitsubishi Electric. Ha una potenza nominale di 7kW (7000W), è compatibile con motori con encoder incrementale ed è progettato principalmente per il controllo di precisione di media e alta potenza, offrendo al contempo risposta ad alta velocità e affidabilità. Ecco le sue specifiche dettagliate:

MR-J5:

Sistema Servo MELSERVO Quinta Generazione;

700:

Corrisponde alla potenza nominale di 7kW;

A:

Compatibile con AC monofase / trifase 200–240V, supporta motori con encoder incrementale ed è un tipo a impulso generico a bassa tensione.

• Circuito Principale: AC monofase / trifase 200–240V (50/60Hz), supporta anche DC 283–340V; Circuito di Controllo DC 24V ± 10% (0,5A).
• Potenza Nominale 7kW, Corrente di Uscita Nominale 37,0A, sovraccarico 3 volte (circa 111A di picco), compatibile con carichi d'impatto di breve durata di media e alta potenza.

• Larghezza di Banda del Loop di Velocità 2,5kHz, Risposta Dinamica Rapida; Supporta il passaggio senza interruzioni tra le modalità di posizione, velocità e coppia.
• Auto-tuning rapido di 0,3 secondi + Soppressione della Risonanza Meccanica, ottimizzazione automatica all'attivazione del servo; Comando a impulsi massimo 4M impulsi/s.
• Compatibile con encoder incrementali a 17 bit (131072 p/giro), elevata precisione di posizionamento, funzionamento fluido a bassa velocità.

• STO (Safety Torque Shutdown) standard, conforme a PLd/SIL2; Include protezione completa contro sovracorrente, sovratensione, sottotensione, surriscaldamento, anomalie dell'encoder, ecc.
• Funzione di Diagnostica Meccanica (Vite a ricircolo di sfere, Cinghia, Ingranaggio), supporta la Manutenzione Predittiva.

• Protezione IP20, adatta per l'installazione in armadi di controllo; Temperatura Operativa 0–+60°C; Dimensioni compatte, facilita un posizionamento denso.

• Comando a impulsi (Open Collector / Differenziale), I/O analogico, Terminale di Sicurezza STO; USB e RS-485 integrati, supporta il software MR Configurator3 per tuning, monitoraggio e query allarmi.

• Motori Compatibili: HG-KR73B, HG-SR702, ecc. Motori Servo Incrementali da 7kW.
• Applicazioni Tipiche: Grandi Macchine CNC, Linee di Produzione Automatizzate, Attrezzature per la Movimentazione Pesante, Macchine per Imballaggio, ecc. per Scenari di Posizionamento di Precisione di Media e Alta Potenza.
