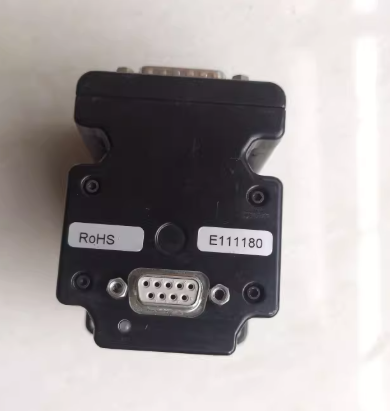

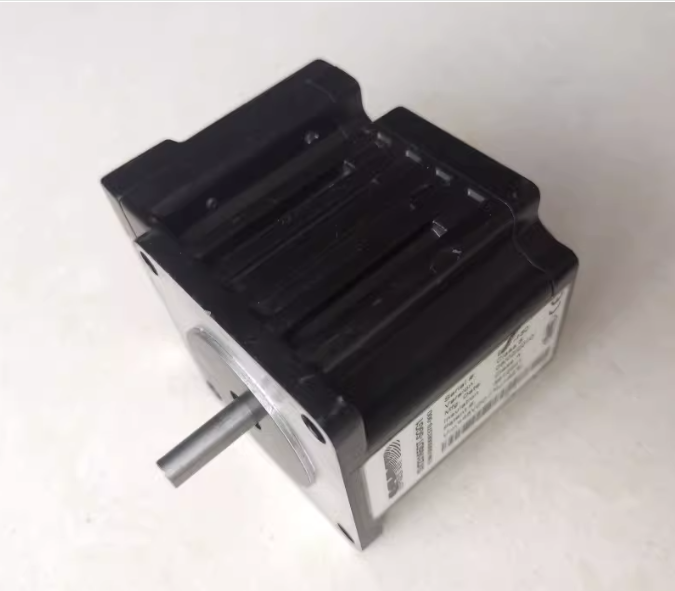

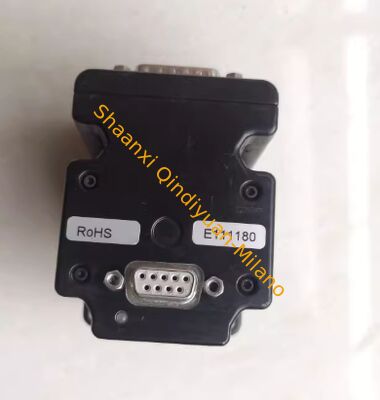

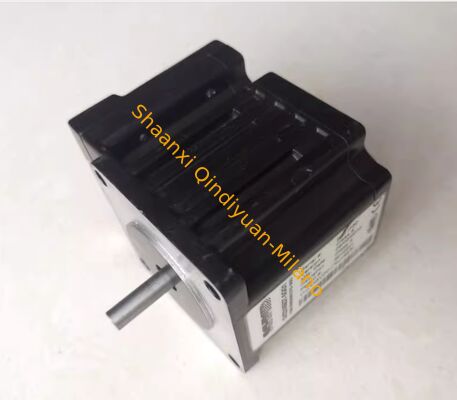

ينتمي MOOG SM2301D إلى سلسلة SmartMotor المتكاملة من طراز MOOG Animatics Class5 D مع شفة التركيب القياسية NEMA23. إنها وحدة مؤازرة مدمجة الكل في واحد متكاملةجسم المحرك، ومضخم مؤازر، وجهاز التحكم في الحركة، ودائرة التغذية المرتدة لموضع القاعة، وفرامل تثبيت كهرومغناطيسية 24VDCداخل مبيت واحد، مما يؤدي إلى التخلص من محرك مؤازر خارجي منفصل ووحدة تحكم مستقلة ووحدة فرامل إضافية.
تحقق هذه المؤازرة سرعة الحلقة المغلقة وعزم الدوران والتحكم في تحديد المواقع من خلال برنامج قابل للبرمجة على متن الطائرة، حيث يعمل الفرامل المدمجة 24VDC على قفل عمود الإخراج بإحكام تحت حالة انقطاع التيار الكهربائي لمنع انزلاق الموضع؛ تلتقط ردود فعل مستشعر القاعة بشكل مستمر موضع الدوار في الوقت الفعلي لضمان تخفيف مستقر وتحديد موضع دقيق. يستخدم على نطاق واسع لتحديد موضع النقطة الثابتة، والمحرك الترددي المتقطع، وناقل الحركة المضاد للسقوط ذو المحور الرأسي على المعدات الآلية الدقيقة.
✅ هيكل متكامل متكامل الكل في واحد
محرك + سائق + وحدة تحكم + تعليقات القاعة + فرامل تثبيت 24 فولت تصميم 5 في 1، يقلل بشكل كبير من كمية أسلاك الخزانة، ويوفر مساحة التثبيت وانخفاض معدل فشل الأسلاك.
✅ تكوين الفرامل القابضة لإيقاف التشغيل بجهد 24 فولت تيار مستمر
مكابح كهرومغناطيسية مدمجة مدعومة بمعيار 24VDC، قفل العمود الفوري بعد انقطاع التيار الكهربائي، مثالية لآلة التثبيت الرأسية لتجنب سقوط قطعة العمل وإزاحة المحور.
✅ نظام ردود فعل مستشعر القاعة عالي الثبات
الكشف عن موضع الدوار في الوقت الحقيقي بتأثير Hall، والتداخل المضاد للكهرومغناطيسي، والتخفيف الموثوق به بسرعة منخفضة، والتشغيل المستقر في ظل حالة عمل متكررة لبدء التشغيل.
✅ واجهة قابلة للبرمجة ومتعددة الاتصالات
نظام برمجة الحركة المثبت مسبقًا، والمنفذ التسلسلي القياسي RS232/RS485، وناقل المجال CANopen الاختياري، ودعم الربط متعدد المحركات عبر تقنية Combitronic.
✅ شفة عالمية قياسية NEMA23
أبعاد التثبيت القياسية NEMA23، الاستبدال المباشر لمعظم محركات المؤازرة/السائر NEMA23 القديمة على معدات التشغيل الآلي، ترقية سهلة للمعدات.
✅ محطة إدخال/إخراج TTL متعددة القنوات على متن الطائرة
إدخال/إخراج عام 7 قنوات 5 فولت TTL لمفتاح الحد، وإشارة التوجيه والتحكم المنطقي في الفرامل، والوصول المرن للإشارة الطرفية.
| البند المعلمة | بيانات فنية محددة |
|---|---|
| رقم الموديل | موغ SM2301D |
| حجم الإطار | NEMA23 (شفة قياسية مقاس 57 مم) |
| بناء | أجهزة ذكية مدمجة بدون فرش |
| طاقة الإخراج المقدرة | 120 واط |
| عزم الدوران المقدر المستمر | 0.26 نيوتن متر |
| ذروة عزم الدوران الفوري | 0.42 نيوتن متر |
| أقصى سرعة دوران بدون تحميل | 7200 دورة في الدقيقة |
| مواصفات الفرامل | فرامل تثبيت كهرومغناطيسية مدمجة 24VDC |
| ردود الفعل الموقف | ردود فعل مستشعر تأثير القاعة المدمج |
| تصنيف العمل الجهد | الطاقة الرئيسية DC48V / قوة الفرامل DC24V |
| الاتصالات القياسية | RS232 + RS485، اختياري يمكن فتحه |
| على متن الإدخال/الإخراج | 7CH 5V TTL إدخال / إخراج رقمي غير معزول |
| فئة الحماية | IP50 |
| العمل المحيطة درجة الحرارة | -20 درجة مئوية ~ +75 درجة مئوية |
| الوزن الصافي واحد | 1.18 كجم |
| أصل | الولايات المتحدة الأمريكية MOOG الرسوم المتحركة الأصلي |
معدات تجميع الأتمتة الإلكترونية
آلة برغي القفل الدقيقة، معدات القطع الدقيقة لثنائي الفينيل متعدد الكلور، فرز المكونات الإلكترونية ومحور التغذية؛ يعتمد محور التثبيت العمودي على فرامل مدمجة 24 فولت لمنع السقوط أثناء انقطاع التيار الكهربائي.
آلات التعبئة والتغليف ووضع العلامات
آلة وضع العلامات الأوتوماتيكية الصغيرة، جهاز طي الكرتون، محرك فهرسة متقطع لمعدات التعبئة، مشهد عمل متكرر لتحديد المواقع.
معدات اختبار الدقة المعملية
أداة اختبار الكيمياء الحيوية، منصة نقل العينات الدقيقة، مقعد تحديد المواقع القابل للتعديل عالي الدقة، عملية مستقرة منخفضة السرعة مدعومة بتعليقات Hall.
معدات جسرية صغيرة تعمل بالتحكم العددي بواسطة الحاسوب (CNC) والأتمتة
آلة نقش صغيرة، محور تغذية CNC صغير، محور محرك متنقل جسري مدمج، توفير مساحة تخطيط الخزانة مع تصميم متكامل.
