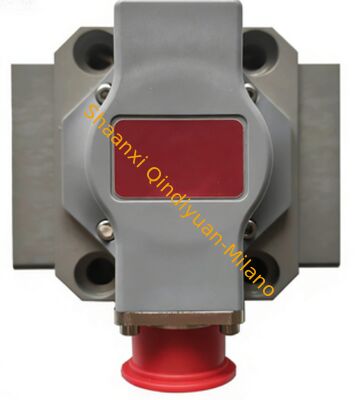

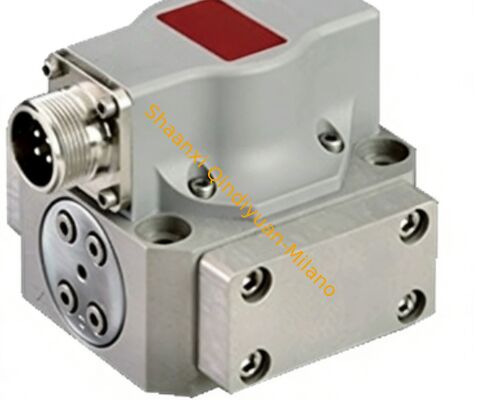

MOOG G631‐3004B هو صمام خدمة كهربائي هيدروليكي ذو أداء عالي مع صمام فوهة مزدوج المرحلة مع رد فعل رباعي ميكانيكي.إنه يحول إشارات الأوامر الكهربائية التناظرية إلى إصدار تدفق هيدروليكي متناسب دقيقيسيطر بدقة على موقع وسرعة وقوة المحركات الهيدروليكية في الأنظمة الهيدروليكية المغلقة.محرك عزم الدوران في المرحلة الأولى يدفع مجموعة الطيار المزج-الفلاپر لتوليد الضغط التفاضلي، ثم يتحكم في الممر الرئيسي للمرحلة الثانية. ربيع الارتجاع الميكانيكي يربط الممر والفلافل لتحقيق تنظيم تدفق الحلقة المغلقة.اعتمدت على نطاق واسع لمعدات التحكم في الحركة الهيدروليكية الصناعية عالية الدقة واختبارها.
| البند | المواصفات |
|---|---|
| النموذج | G631‐3004B |
| نوع الصمام | صمام خدمة كهربائي هيدروليكي مزدوج المراحل، ردود فعل ميكانيكية |
| التدفقات الاسمية | 40 لتر / دقيقة @ Δp = 35 بار لكل أرضية للفول |
| ضغط العمل القصوى ((P/A/B/X) | 315 بار (4500 PSI) |
| ضغط العودة القصوى ((T) | ≤ 100 بار |
| معيار التثبيت | ISO 4401‐05‐05‐0‐94 (NG10) |
| التيار القياسي | 100 mA (كوب واحد) |
| التهاب النفس | ≤0.2 ٪ |
| القرار | < 0.1٪ |
| التكرار | < 0.3٪ |
| 100% استجابة خطوة | ≤18 ms |
| استجابة التردد | 75 هرتز (-3dB) |
| فئة الحماية | IP65 (مع رابط مطابق) |
| الوزن | حوالي 2.2 كجم |
| درجة الحرارة المحيطة | -40 °C ~ +60 °C |
| سائل متوافق | زيت هيدروليكي معدني، إستر الفوسفات، غليكول الماء |
| نظافة السوائل الموصى بها | ISO 4406‐19/16/13 |
| تسرب داخلي | <3.0 لتر/دقيقة @210 بار |
